自分で考えた間取り図を作る・その１
さて、この項目では上に書いてある間取り図の様な図面の書いて行きます。
「間取り図作成用」の「配置図」をコピーしたものの上に、必要な部屋をどんどん配置して行って下さい。
気を付けなければならない事は、建物が敷地の線からはみ出さないこと。実際には最低でも壁から２０ｃｍ以上は屋根が飛び出してしまいます。屋根がお隣さんや道路にはみ出しては住宅を建てられませんので、その点、注意して下さい。つまり、縮尺が１／１００の配置図上での２０ｃｍは２ｍｍになりますので、敷地の線から内側に２ｍｍずつの範囲には壁を書いてはいけないという事になります。
部屋を書く際には比較的濃い目の鉛筆（Ｂ以上）で「モデュール割」した線の上をなぞる様に線を引きます。扉のある位置、窓のある位置にはそれぞれの表記をします。
部屋の基本的な大きさと、扉や窓の書き方は次に説明します。
自分で考えた間取りを作る・その２

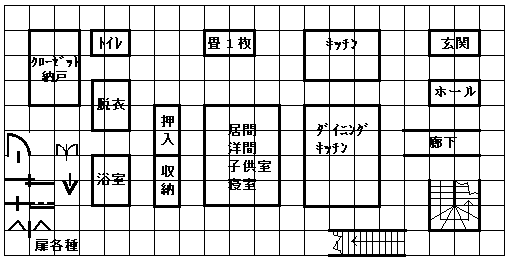

上に書いてある大きさは最低限必要な大きさです。それぞれ、部屋の大きさなどについて解説します。
１．玄関
上の例では、モデュール２コマ分を使っています。どうしても敷地が狭くて２コマ取れない場合には、１コマｘ１．５コマとしますが、それ以上は小さくしないで下さい。ちなみに、マンションやアパートの玄関は１コマｘ１コマ程度の大きさですが、１戸建ての住宅の玄関とする場合には、そこまで小さくはしない方が良いでしょう。
扉は雨が降った時に、扉の外側に付いた水滴が玄関内に入らない様に、必ず外開きとするか、引き戸とします。
２．玄関ホール
玄関の上がり口にあるホールです。基本的には、玄関と同じ巾で、奥行きは１コマ以上取ります。建物を建てられる大きさが建ぺい率や予算の関係で限られている場合には、廊下と兼用しても良いでしょう。
３．階段
階段は１階から２階に上がるために、１２段程度必要です。モデュール割りで言えば直線階段で３マス、一カ所でも曲げた階段だと４マス必要となります。
階段は直線階段の場合、１コマの中に４段、曲げる部分には最大３段まで作る事が出来ます。
１階の階段の下の部分は収納などとして有効利用する事も出来ます。
※参考までに、ここで作った１２段の階段は、実際には一番上の上がり口を入れると１３段の階段になります。
４．キッチン・ダイニングキッチン
キッチンの広さは最低でも上の絵の通り、６コマ（３畳）必要です。ダイニングキッチン（ＤＫ）の場合には、キッチン部分＋食卓の置けるスペースが必要ですので、１２コマ（６畳）以上必要になります。
５．居間・洋室・寝室・子供室
それぞれ、くつろぐための部屋ですので、最低でも６畳（１２コマ）以上は必要です。寝室や子供室にはクローゼットや収納などを並べて置く必要があります。
６．和室
和室も洋室と同じくくつろぐためのスペースですので、出来るだけ６畳以上は取りたいところです。以下に畳の表記に付いて書いておきます。畳の絵を書く際には、畳の縦・横同士を並べない様にします。
７．押入・収納
押入や収納は物がしまえるだけの大きさが有れば良いのです。ただし、和室の場合は布団が入るサイズを基準とするために、最低でも２コマ（１畳）の押入を作ります。
洋室に付ける「収納」に関しては、１つあたりの収納の大きさは１コマｘ１コマの広さでも構いませんが、子供室にしろ寝室にしろ、１部屋に付き、合計２コマ（１畳）以上の収納が必要となります。
８．トイレ
トイレは最低で、上の絵の様に１コマｘ１．５コマ必要です。トイレの中にカウンター型の壁掛け洗面器を置く場合には、巾１．５コマｘ奥行き２コマ程度は必要となります。
また、車椅子使用者が利用するトイレの場合には、最低でも２コマｘ２コマ必要となります。
９．脱衣場・洗濯室
脱衣・洗濯室は最低でも２ｘ１．５コマ必要です。洗濯機・乾燥機を置くスペースと脱衣するスペースが必要となります。
脱衣場内に洗面所を設ける場合には、２コマｘ２コマ以上必要になります。
１０．浴室
浴室も最低でも２ｘ１．５コマ（ユニットバスなどのカタログでは０．７５坪タイプと表示されます）必要です。少し余裕を持った浴室にしたければ、２ｘ２コマ（カタログでは１坪タイプ）・２ｘ２．５コマ（１．２５坪タイプ）程度にすると良いでしょう。
玄関と同じく、浴室の内側の水滴が脱衣場などに落ちない様、扉は浴室側に開けます。
１１．クローゼット・納戸
これらは、大きな収納と考えます。ただし、巾が狭く、奥行きだけ広い廊下の様な収納場所では使い道があまり有りませんので、巾は最低でも２コマ取る様にします。
一般的には６コマ（３畳）以上取ります。ウォークインクローゼットとしたい場合には、９コマ（４．５畳）以上取った方が良いでしょう。
１２．廊下
廊下は１コマの巾で作って下さい。
ただし、車椅子利用者が利用する場合には、最低でも１．５コマ、出来るだけ２コマ取る必要があります。
以上の内容を元に間取り図を作成してみて下さい。
分からない事がありましたら、ホームページの最初のページにあるメールアドレスを指定するか、「実際に建てる際に必要なこと」の中にあるＦＡＸ相談用紙を利用し、ＦＡＸにてお送り下さい。
 |
